Firetrap Kitchen Fire Suppression System

Sebelum masuk ke detail teknis, mari saksikan bagaimana sistem Firetrap bekerja dalam situasi nyata. Video singkat di bawah ini memperlihatkan aktivasi otomatis sistem ketika suhu di area memasak melampaui ambang batas fusible link, sehingga wet chemical agent langsung disemprotkan ke titik api melalui jaringan nozzle di atas setiap cooking appliance.

Perhatikan bagaimana sistem tidak membutuhkan operator manusia untuk memutuskan kapan melepaskan agent. Semua terjadi otomatis melalui rangkaian mechanical detection cable yang membentang sepanjang plenum hood, dilengkapi fusible link yang meleleh pada suhu spesifik (umumnya 165°F / 74°C atau 212°F / 100°C, 232°C, atau 260°C tergantung tipe appliance). Ketika salah satu link putus, pegas pada control head akan menarik pin pengaman, membuka valve cylinder, dan mendorong agent keluar menuju setiap nozzle yang telah ditargetkan ke titik risiko. Video ini juga tersedia di YouTube Shorts kami.

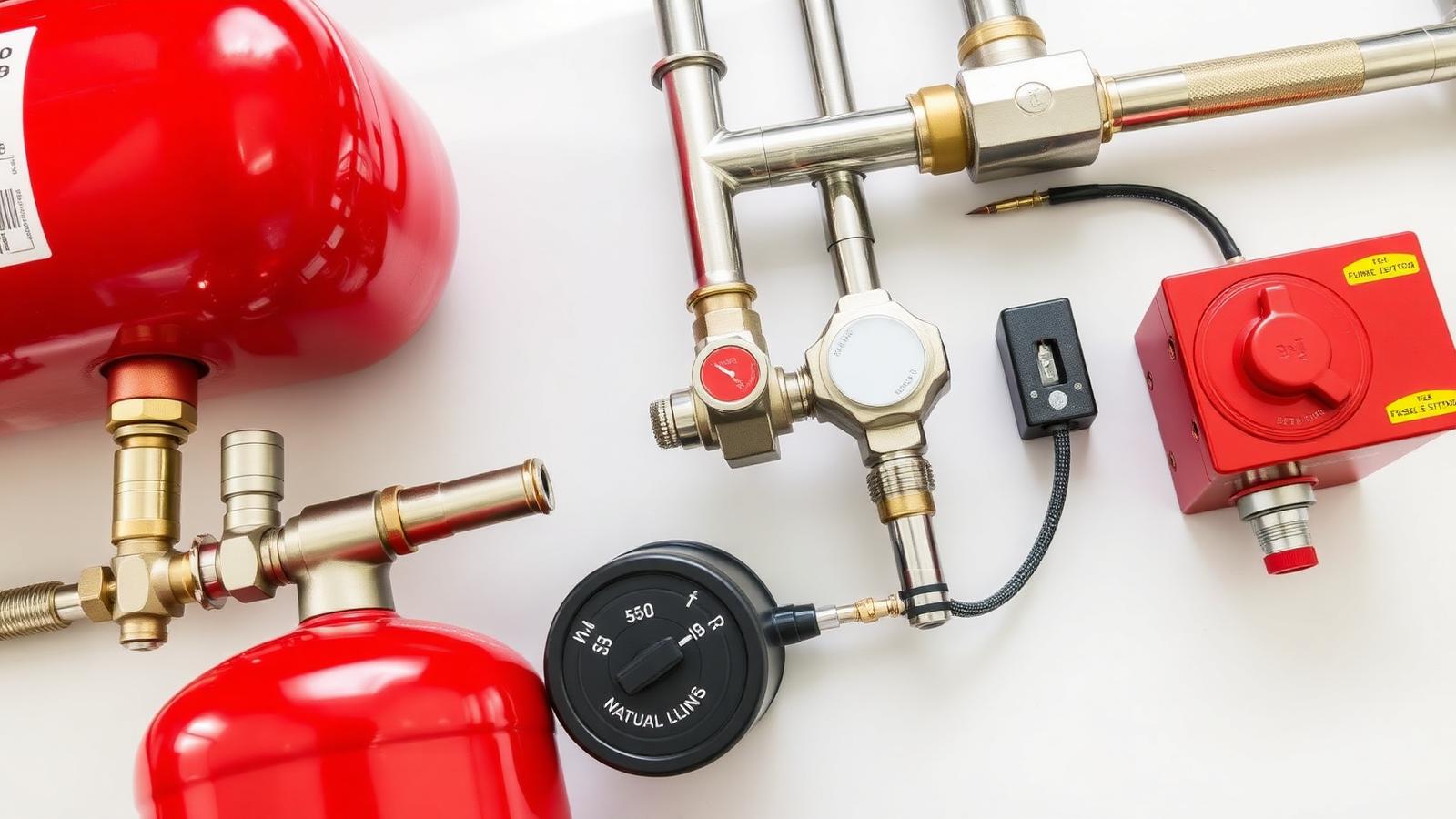

Sistem Firetrap terdiri dari sepuluh kelompok komponen utama. Masing-masing memiliki fungsi kritis dan tidak boleh diabaikan pada saat perencanaan maupun instalasi. Pengabaian satu komponen saja bisa berujung pada kegagalan aktivasi ketika kebakaran betulan terjadi. Berikut penjelasan mendalam untuk setiap komponen.

1. Wet Chemical Agent Tank (Cylinder)

Jantung dari seluruh sistem. Tabung silinder bertekanan yang menyimpan agent pemadam wet chemical berbasis larutan kalium (biasanya Potassium Carbonate — K₂CO₃ — atau Potassium Acetate — KC₂H₃O₂). Tabung dibuat dari baja karbon dengan pelapisan anti korosi bagian dalam, dilengkapi tekanan pendorong menggunakan gas nitrogen kering (N₂) yang tersimpan pada kartrid terpisah (stored pressure) atau di dalam tabung (pressurized cylinder). Kapasitas standar Firetrap tersedia dalam varian 2.75 gallon (10,4 liter) dan 6.0 gallon (22,7 liter) — pemilihan kapasitas ditentukan oleh jumlah dan jenis appliance yang dilindungi berdasarkan tabel flow point pabrikan.

Setiap tabung memiliki gauge tekanan yang menunjukkan status siap-pakai. Tekanan normal berada pada rentang 100–195 psi. Bila jarum keluar zona hijau, tabung wajib segera diservis. Tabung juga wajib menjalani hydrostatic test setiap 12 tahun sesuai NFPA 17A.

2. Control Head / Mechanical Release Module

Terpasang di leher tabung, komponen ini berisi mekanisme pegas yang menahan pin pengaman valve. Ketika detection line tertarik (akibat fusible link putus), pin terlepas dan valve terbuka, mendorong agent keluar dengan tekanan penuh. Control head modern memiliki dua mode aktivasi: automatic melalui detection line, dan manual melalui manual pull station. Beberapa varian Firetrap juga menyediakan electric release untuk integrasi dengan panel fire alarm addressable.

3. Distribution Piping (Pipa Distribusi)

Menghubungkan tabung agent ke setiap nozzle. Wajib menggunakan pipa black iron schedule 40 atau stainless steel schedule 40 dengan diameter minimum ½ inch. Pipa galvanized DILARANG karena wet chemical agent akan bereaksi dengan lapisan seng dan menyumbat nozzle. Panjang total pipa, jumlah tikungan, dan diameter harus dihitung berdasarkan flow point calculation chart pabrikan agar tekanan di setiap nozzle tetap seragam.

4. Discharge Nozzle

Titik keluar agent. Firetrap menyediakan beberapa tipe nozzle yang berbeda pola semprot dan flow rate-nya, disesuaikan dengan jenis appliance yang dilindungi:

• Nozzle Tipe 1F / 1 Flow Point — untuk range top, griddle, dan char broiler kecil.
• Nozzle Tipe 1½F / 1.5 Flow Point — untuk deep fryer standar (14×14 inch, volume minyak s/d 3 gallon).
• Nozzle Tipe 2F / 2 Flow Point — untuk deep fryer besar, tilt skillet, atau appliance kombinasi.
• Nozzle Tipe 3F — untuk plenum hood.
• Nozzle Tipe DF — khusus duct exhaust dengan pola 360° swirl.

Setiap nozzle memiliki blow-off cap berbahan silikon yang menutupi orifice untuk mencegah masuknya lemak dan uap panas. Cap ini akan otomatis terlempar begitu tekanan agent membuka valve tabung. Cap yang hilang atau rusak wajib segera diganti — jika tidak, orifice akan tersumbat oleh grease dan aktivasi gagal total.

5. Detection Line & Fusible Link

Sistem deteksi mekanis berupa kabel baja tahan panas yang membentang sepanjang plenum hood. Di sepanjang kabel dipasang fusible link — sambungan logam solder dengan suhu leleh spesifik: 165°F (74°C), 212°F (100°C), 360°F (182°C), 450°F (232°C), atau 500°F (260°C). Pemilihan suhu tergantung pada temperatur operasi normal appliance di bawahnya — link 500°F untuk char broiler yang normal beroperasi di 400°F+, link 360°F untuk deep fryer, dan seterusnya. Bila salah satu link meleleh, kabel putus, pegas menarik cable release, dan sistem aktif.

6. Manual Pull Station

Kotak berwarna merah dengan handle tarik yang dipasang di jalur evakuasi (biasanya dekat pintu keluar dapur, minimal 10 kaki dari appliance dan maksimal 20 kaki dari hood). Digunakan untuk aktivasi manual bila operator melihat api sebelum fusible link putus. Wajib mudah diakses, tidak terhalang, dan diberi papan tanda yang jelas dalam bahasa Indonesia.

7. Gas Valve Shut-Off (Mechanical Gas Valve)

Katup gas mekanis yang dipasang pada jalur pipa gas menuju appliance. Ketika sistem aktif, cable release akan menarik lever valve sehingga aliran gas terputus otomatis. Ini adalah komponen WAJIB menurut NFPA 96 — memadamkan api tanpa mematikan sumber gas justru bisa memicu re-ignition atau ledakan gas terkumpul. Firetrap menyediakan varian ½", ¾", 1", 1¼", 1½", dan 2".

8. Micro Switch / Electrical Shutdown Relay

Kontak listrik yang dihubungkan ke panel MCB appliance listrik (electric range, induction cooker) dan ke sistem exhaust fan. Ketika sistem aktif, micro switch memutus arus listrik ke appliance dan mematikan exhaust fan agar tidak menyedot agent keluar sebelum sempat memadamkan api.

9. Remote Pressure Gauge & Supervisory Switch

Pada instalasi high-end, gauge tekanan tabung dapat dihubungkan ke supervisory switch yang mengirim sinyal ke panel fire alarm bila tekanan turun. Ini memungkinkan monitoring 24/7 dari ruang kontrol tanpa harus inspeksi fisik ke dapur.

10. Cable, Corner Pulley, & Tension Screw

Aksesoris mekanis pendukung detection line dan gas valve linkage. Corner pulley memungkinkan kabel berbelok 90° tanpa kehilangan tension, sementara tension screw menjaga kabel tetap kencang. Kabel wajib diperiksa setiap 6 bulan untuk memastikan tidak berkarat, tidak kendor, dan tidak berlemak.

Untuk memahami keunggulan Firetrap, kita perlu memahami sifat kimia kebakaran minyak goreng. Minyak goreng adalah trigliserida — molekul rantai panjang yang tersusun dari gliserol dan asam lemak. Ketika dipanaskan melewati titik nyala (flash point, umumnya 315–360°C), asam lemak menguap dan bercampur dengan oksigen, menghasilkan api. Api ini akan terus menyala selama masih ada uap minyak — memadamkan api tanpa menghentikan penguapan berarti api akan menyala kembali dalam hitungan detik (re-flash).

Wet chemical berbasis Potassium Carbonate (K₂CO₃) bekerja melalui tiga mekanisme secara simultan:

1. Cooling. Larutan air dalam agent menyerap panas dari minyak, menurunkan temperatur di bawah titik nyala.
2. Smothering. Kabut agent menyelimuti api, memutus akses oksigen.
3. Saponifikasi. Ion K⁺ dari kalium bereaksi dengan asam lemak minyak panas, membentuk lapisan sabun kental (sodium/potassium soap) yang menyegel permukaan minyak — mencegah uap keluar sehingga re-flash tidak dapat terjadi.

APAR powder ABC, CO₂, atau air BIASA gagal melakukan saponifikasi. Bahkan bila apinya padam sesaat, minyak yang masih 350°C akan langsung menyala kembali begitu agent menguap. Ini adalah alasan mengapa NFPA melarang penggunaan APAR non-wet-chemical sebagai perlindungan utama Kelas K sejak tahun 1998.

Ingin memahami perbedaan klasifikasi APAR? Silakan baca artikel produk kami tentang APAR Powder Multipurpose, APAR CO₂, dan APAR Foam AFFF. Untuk sistem gas bersih pada ruang server, lihat FM-200 Clean Agent System.

Instalasi Firetrap adalah pekerjaan engineering, bukan sekadar menempelkan tabung ke dinding. Berikut tahapan proyek yang kami jalankan sesuai SOP PT. Global Mitra Proteksindo.

Tahap 1 — Site Survey (1 hari)

Tim engineer kami datang ke lokasi untuk mengukur dimensi hood, jenis dan jumlah appliance, panjang duct, lokasi jalur gas dan panel listrik, serta lokasi manual pull station yang optimal. Kami juga mencatat kondisi eksisting seperti hood filter, exhaust CFM, dan jarak evakuasi.

Tahap 2 — Engineering Design (2–5 hari)

Berdasarkan data survey, kami menyusun hydraulic calculation untuk menentukan kapasitas tabung, ukuran pipa, jumlah dan tipe nozzle, serta layout detection line. Dokumen deliverable pada tahap ini: shop drawing, pipe schedule, nozzle placement plan, dan spec sheet setiap komponen.

Tahap 3 — Persetujuan Klien & Konsultan (1–3 hari)

Shop drawing diajukan kepada konsultan MEP, konsultan asuransi (bila ada), dan otoritas gedung untuk direview. Kami memfasilitasi revisi hingga disetujui.

Tahap 4 — Instalasi Mekanikal (2–5 hari)

Tim teknisi bersertifikat memasang bracket tabung, memotong dan menyambung pipa schedule 40 (dengan sambungan berulir atau welding argon untuk stainless), memasang nozzle pada elevasi dan orientasi yang tepat, membentang detection line, dan memasang gas valve serta micro switch.

Tahap 5 — Charging Agent & Pressurization (1 hari)

Tabung diisi dengan agent wet chemical K₂CO₃ dan dipressurisasi dengan nitrogen kering hingga tekanan target. Semua sambungan diuji dengan busa deteksi kebocoran.

Tahap 6 — Commissioning Test (½ hari)

Uji fungsional tanpa discharge nyata: kami menguji trip mechanism, kontinuitas detection line, respons gas valve, dan pemutusan micro switch. Setelah semua lulus, sistem di-arming dan diserahkan.

Tahap 7 — Training & Handover (½ hari)

Chef, kitchen manager, dan safety officer dilatih mengenali status tabung, cara memakai manual pull station, prosedur pasca-discharge, dan jadwal maintenance.

Total proyek tipikal untuk restoran mid-size dapat rampung dalam 7–14 hari kalender. Untuk quotation dan jadwal survey, hubungi kami di WhatsApp 087780893852.

Setiap dapur unik, sehingga harga final selalu ditentukan setelah site survey. Namun untuk memberi gambaran anggaran, berikut rentang investasi tipikal (belum termasuk PPN dan biaya konsultasi khusus):

Investasi ini setara dengan biaya renovasi minor dapur, sementara nilai yang diselamatkan berupa: (1) bangunan senilai miliaran rupiah, (2) inventory dan peralatan dapur, (3) opportunity cost akibat penutupan operasional 3–12 bulan pasca-kebakaran, (4) reputasi brand, dan (5) yang paling penting — nyawa karyawan dan pelanggan.

Untuk quotation resmi dengan spesifikasi tepat sesuai layout dapur Anda, silakan request Bill of Quantity dengan tim kami di WhatsApp 087780893852.
